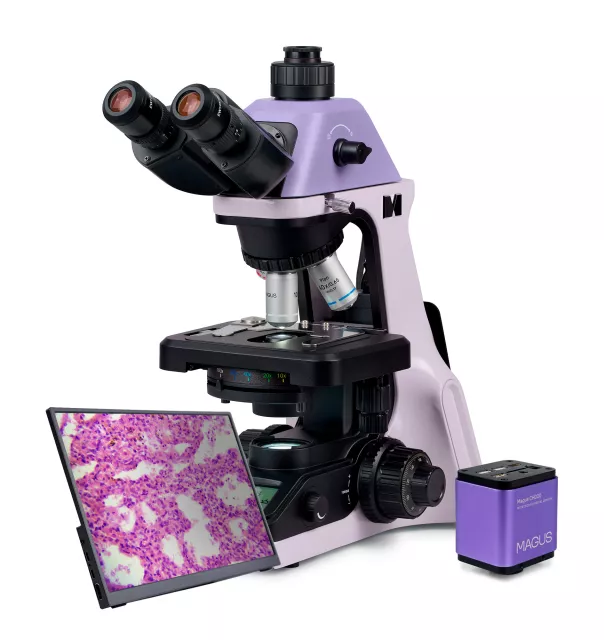

Mikroskop je vhodný k pozorování průhledných a průsvitných biologických vzorků jako například stěrů a příčných řezů pomocí mikroskopické techniky světlého pole v procházejícím světle.
Kódovaný revolverový nosič objektivů udržuje při výměnách objektivů příjemnou úroveň jasu. Inteligentní systém ovládání osvětlení mikroskopu zvyšuje komfort a rychlost každodenní práce výzkumníka. Chytré funkce pomáhají studentům usnadnit vstup do profese a získat potřebné odborné zkušenosti.
Praktické vlastnosti hrají u studentských mikroskopů důležitou roli. Při každodenním používání jsou důležité rozměry, hmotnost a snadné uložení kabelů i samotných mikroskopů. Tento mikroskop se díky svým malým rozměrům a nízké hmotnosti pohodlně pohybuje na stole. Navíc nezabere mnoho místa při skladování.
Je vybaven 2 Mpx kamerou s rozhraním HDMI. Digitální fotoaparát přenáší obraz přímo na obrazovku monitoru bez připojení k počítači. Software rozšiřuje systém o funkce pro analýzu a dokumentaci.
Monitor digitálního mikroskopu má rozlišení Full HD.
Digitální fotoaparát
Digitální fotoaparát MAGUS CHD20 je vybaven 2 Mpx snímačem a vytváří realistické snímky Full HD v rozlišení 1920x1080 px. Fotoaparát se vyznačuje vysokou citlivostí na světlo, která je vhodná pro práci při zářivkovém světle. Díky použití mozaikových filtrů základních barev R, G, B je dosaženo nízkého tmavého proudu a čistého obrazu.
Fotoaparát disponuje rozhraním HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez počítače. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Pro připojení fotoaparátu k počítači je k dispozici další rozhraní USB 2.0.
Video se nahrává rychlostí 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní.
Fotoaparát kombinuje vysoký počet snímků za sekundu a velkou šířku pásma HDMI, a proto jsou videa živá bez zamrzání nebo mezer mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor
Monitor MAGUS MCD20 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS.
Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Je kompatibilní s fotoaparáty MAGUS HDMI pracujícími v rozlišení Full HD.
Úhlopříčka displeje je 13,3 palce. Snímač IPS poskytuje jasný obraz s velkými pozorovacími úhly: pokud se na monitor díváte pod úhlem, nedochází ke zkreslení barev.
Displej lze umístit na skládací stojan na stole nebo jej přímo připevnit ke kameře podle toho, co je pro uživatele pohodlnější.
Hlavice mikroskopu
Trinokulární hlava s optikou s korekcí na nekonečno. Tubusy okulárů jsou otočné o 360°. Uživatel si může nastavit výšku okulárů podle své postavy. Digitální fotoaparát je namontován v trinokulárním tubusu. Pevný dělicí poměr: 0/100 a 100/0.
Sada obsahuje okuláry 10x/20 mm s dlouhým očním reliéfem. Ploché pryžové očnice bez vyčnívajících částí chrání optiku brýlí před poškrábáním.
Dioptrická korekce se provádí přímo na mikroskopu: kroužky dioptrické korekce dioptrií jsou umístěny na obou okulárových tubusech.
Revolverový nosič objektivů
Kódovaný revolverový nosič pro čtyři objektivy je orientován směrem dovnitř: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný.
Udržování příjemné úrovně jasu při přepínání zvětšení
Objektivy různých zvětšení propouštějí světlo s různou úrovní intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Při přepnutí z objektivu s vyšším zvětšením na objektiv s nižším zvětšením dochází k únavě očí, protože jas obrazu v okulárech se náhle zvýší. Model MAGUS Bio D240T LCD, vybavený inteligentní regulací jasu, tento problém řeší. Mikroskop si pamatuje jas pro každý objektiv, který uživatel zvolil, a automaticky jej nastaví při otáčení revolverového nosiče objektivů. Inteligentní ovládání zkracuje dobu potřebnou k nastavení jasu. Mikroskop MAGUS Bio D240T LCD zvyšuje uživatelský komfort a šetří čas i v případě, že práce vyžaduje časté změny zvětšení.
Mechanismus zaostřování
Koaxiální ovladače hrubého a jemného ostření jsou umístěny ve spodní části těla mikroskopu na obou stranách stativu. Uživatel si může položit ruce na stůl a zaujmout při pozorování uvolněnou polohu. Nastavení zaostření je plynulé a snadné.
Aretační knoflík hrubého ostření vám pomůže rychle nastavit mikroskop po změně studovaného objektu. Knoflík je umístěn na levé straně mikroskopu na stejné ose jako zaostřovací mechanismus.
Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.
Pracovní stolek
Stolek nemá hřebenové vedení v ose X, což zlepšuje ergonomii. Mechanismus s řemenovým pohonem umožňuje plynulý pohyb preparátu. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout.
Abbeův kondenzor
Abbeův kondenzor s olejovou imerzí N.A. 1,25 je upevněn dvěma šrouby pod pracovním stolkem. Výška polohy kondenzoru je nastavena z výroby a uživatel ji nemusí nastavovat. Kondenzor je vystředěn vůči optické ose. Aretace polohy kondenzoru eliminuje riziko náhodné změny správného nastavení. Předkonfigurovaný kondenzor usnadňuje studentům obsluhu mikroskopu a umožňuje jim věnovat více času vědecké práci.
Knoflíkem kondenzoru se nastavuje aperturní clona. Barevné označení odpovídá zvětšení objektivu. Pro dosažení kontrastního obrazu na každém objektivu se doporučuje nastavit knoflík nastavení clony do polohy, která odpovídá číselnému označení objektivu.
Zdroj světla
Osvětlovací soustava pro pozorování v procházejícím světle obsahuje 3 W LED diodu. Osvětlovací soustava mikroskopu má funkci nastavení barevné teploty v rozsahu 3000 až 7000 K. Uživatel si zvolí barevnou teplotu, která je příjemná pro oči, a snadno ji změní jedním tlačítkem, když například zkoumání objektu vyžaduje změnu světla.
Životnost LED diod je 50 000 hodin.
Stavový LCD displej
LCD displej na základně mikroskopu zobrazuje zvětšení objektivu, jas a barevnou teplotu světelného zdroje a provozní režim ("sleep" – spánkový režim, "eco" – úsporný režim).
Pomocí obrazovky a dvou knoflíků uživatel mikroskopu nastavuje jas, volí teplotu barev, uzamkne nastavení jasu a nastavuje režim spánku a časovač automatického vypnutí.
Ergonomický design
Boční strany "okénka" ve stojanu tvoří držadla pro přenášení mikroskopu oběma rukama. Konstrukce pro skryté umístění napájecího adaptéru a napájecího kabelu zlepšuje estetiku pracoviště a bezpečnost přenášení mikroskopu a také zjednodušuje skladování přístroje.
Alternativní modely
MAGUS Bio D240T je alternativou pro následující modely: Nikon ECLIPSE Ei, Olympus CX 23.
Vlastnosti mikroskopu:
- Pozorování průhledných a průsvitných vzorků ve světlém poli v procházejícím světle
- Trinokulární hlava s vertikálním tubusem pro instalaci digitálního fotoaparátu a výškovým nastavením pro přizpůsobení pozorovateli. Rozdělení světelného paprsku 0/100 a 100/0
- Kódovaný revolverový nosič objektivů: jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném objektivu
- Předkonfigurovaný kondenzor s barevně kódovaným zvětšením objektivu umožňuje rychlé a přesné nastavení aperturní clony
- Osvětlovací soustava pro pozorování v procházejícím světle – energeticky úsporná 3 W LED dioda s životností až 50,000 hodin
- Inteligentní systém ovládání osvětlení: automatická volba jasu při změně objektivu a nastavení teploty barev, zámek nastavení jasu, časovač automatického vypnutí a stavová LCD obrazovka
- Stolek bez pozičního hřebene pro pohodlnou práci
- Ergonomický stojan s držadly pro přenášení a skrytým uložením napájecího kabelu a napájecího adaptéru
- Kompaktní a lehká konstrukce usnadňuje skladování mikroskopu na vysokých policích
Funkce fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím rozhraní USB 2.0
- Rozlišení fotoaparátu 1920x1080 px je nejlepší volbou pro zobrazení snímků na monitoru nebo televizoru s rozlišením Full HD
- 60 nebo 50 snímků za sekundu v závislosti na výstupním rozhraní videa pro pozorování pohybujících se objektů, nahrávání videa a pohyb preparátu bez trhání nebo zpoždění
- Barevný CMOS snímač SONY Starvis Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Funkce monitorů:
- Rozlišení Full HD je nejoblíbenější a nejvhodnější rozlišení pro práci s digitálními snímky
- Snímač IPS poskytuje jasný a sytý obraz s širokými vertikálními a horizontálními pozorovacími úhly
- Monitor lze připevnit na fotoaparát nebo na stůl podle přání uživatele
Obsah sady:
- Digitální fotoaparát MAGUS CHD20 (digitální fotoaparát, kabel HDMI (1,5 m), kabel USB 2.0 (2 m), myš USB, paměťová karta SD 32 GB, napájecí adaptér 12 V/1 A (Euro), paměťové zařízení s ovladači a softwarem, návod k použití a záruční list)
- Monitor MAGUS MCD20
- Stojan se zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, kondenzorem a revolverovým nosičem objektivů
- Abbeův kondenzor
- Hlava trinokulárního mikroskopu
- Planachromatický objektiv Plan 4x/0,10 ∞/0,17
- Planachromatický objektiv Plan 10x/0,25 ∞/0,17
- Planachromatický objektiv Plan 40x/0,65 (odpružený)
- Planachromatický objektiv Plan 100x/1,25 (olej) ∞/0,17 (odpružený)
- Okuláry 10x/20 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Adaptér typu C-mount 0,55x
- Barevný filtr
- Napájecí adaptér a napájecí kabel mikroskopu
- Protiprachový kryt
- Návod k použití a záruční list
K dispozici na přání:
- Okulár 10x/20 mm se stupnicí (D 23,2 mm)
- Okulár 10x/20 mm s ukazatelem ve středu zorného pole (D 23,2 mm)
- Planachromatický objektiv Plan 20x/0,40 ∞/0,17
- Planachromatický objektiv Plan 60x/0,80 ∞/0,17
- Adaptér typu C-mount 1x
- Kalibrační sklíčko
- Sada barevných filtrů (modrý, zelený, žlutý, matné sklo)
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555019901 |
| Velikost balení (DxŠxV) | 45x30x65 cm |
| Přepravní hmotnost | 12.55 kg |
| Typ | biologický, světlo / optické |
| Typ hlavy mikroskopu | trinokulární |
| Hlava | Gemelova hlava (Seidentopf, otočná o 360°), dělení paprsku 0/100, 100/0 |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 40 — 1000 |
| Zvětšení, x | 40–1000 základní konfigurace |
| Rozsah zvětšení | od 800x do 1280x |
| Zvětšení adaptéru typu C-mount, x | 0.55 |
| Průměr tubusu okuláru v mm | 23.2 |
| Průměr tubusu okuláru v mm | 23,2 mm (třetí vertikální tubus) |
| Okuláry | 10x/20 mm; dlouhý oční reliéf |
| Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 olej; parfokální vzdálenost: 45 mm |
| Revolverový nosič | 4 objektivy, kódovaný |
| Mezipupilární vzdálenost (IPD), mm | 47 — 75 |
| Mezipupilární vzdálenost (IPD), mm | nastavitelný systém |
| Stolek, mm | 180x130 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 74/30 |
| Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
| Dioptrická korekce okuláru, dioptrií | ±5D na obou tubusech |
| Dioptrická korekce okuláru | yes |
| Kondenzor | Abbeho kondenzor N.A. 1,25 s nastavitelnou aperturní clonou a barevně kódovaným zvětšením objektivu |
| Clona | nastavitelná apertura |
| Zaostření | koaxiální, hrubé (17 mm, 37,7 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné (0,002 mm, 0,2 mm/kruh) |
| S osvětlením | LED |
| Napájení | 100–240 V, 50/60 Hz, AC síť, AC/DC napájecí adaptér je umístěn ve speciální zásuvce na zadní straně stojanu |
| Typ světelného zdroje | 3 W LED dioda s nastavitelnou teplotou barev (3000–7000 K) |
| Světelné filtry | ano |
| Další vlastnosti | automatické nastavení jasu při přepínání objektivů, režim spánku, zobrazení stavu na LCD obrazovce, úsporný režim |
| Typ uživatele | profesionálové, zkušení uživatelé |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | laboratorní/lékařská |
| Umístění světelného zdroje | spodní |
| Metody pozorování | světlé pole |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| Snímač | Sony Exmor/Starvis CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 2 |
| Maximální rozlišení, px | 1920x1080 |
| Rozměr pixelu, mkm | 3.75x3.75 |
| Konektory rozhraní | HDMI 1,4, USB 2.0 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | flash disk (USB), myš (USB) |
| Citlivost na světlo | 1175 mV s 1/30 s |
| Poměr signálu k šumu | 0,15 mV při 1/30 s |
| Expoziční čas | 0,04 ms – 1000 ms |
| Záznam videa | yes |
| Videozáznam | ano |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 50 při rozlišení 1920x1080 (USB), 60 při rozlišení 1920x1080 (HDMI) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamů | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm | 380–650 (IR-filtrováno) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | hliník |
| Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
| Specifikace napájecího AC adaptéru | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 1920x1080 (Full HD) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozsah provozní teploty, °C | -15 — 55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
